Haase-Leichtflüssigkeitsabscheider (LPA)

Leichtflüssigkeitsabscheider verhindern, dass Mineralöle oder Leichtflüssigkeiten (vor allem solche, die feuergefährlich sind oder eine explosionsfähige Atmosphäre bilden können) in Entwässerungsnetze gelangen.



gemäß DIN EN 858-1 und DIN 1999-100/101
mit allgemeiner bauaufsichtlicher Zulassung und 5¼ Jahren Garantie auf Dichtheit.



Koaleszenzabscheider Klasse I



Typ LPA mit Ablaufverschluss

Robust und einfach aufgebaut für minimalen Aufwand bei Wartung und Generalinspektion

mit allgemeiner bauaufsichtlicher Zulassung Z-54.3-537

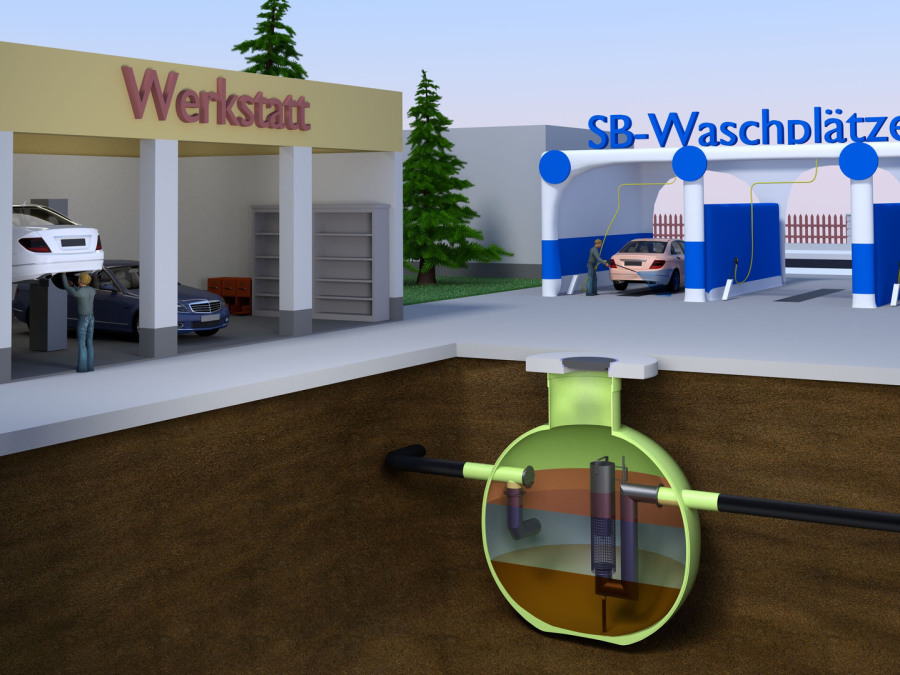

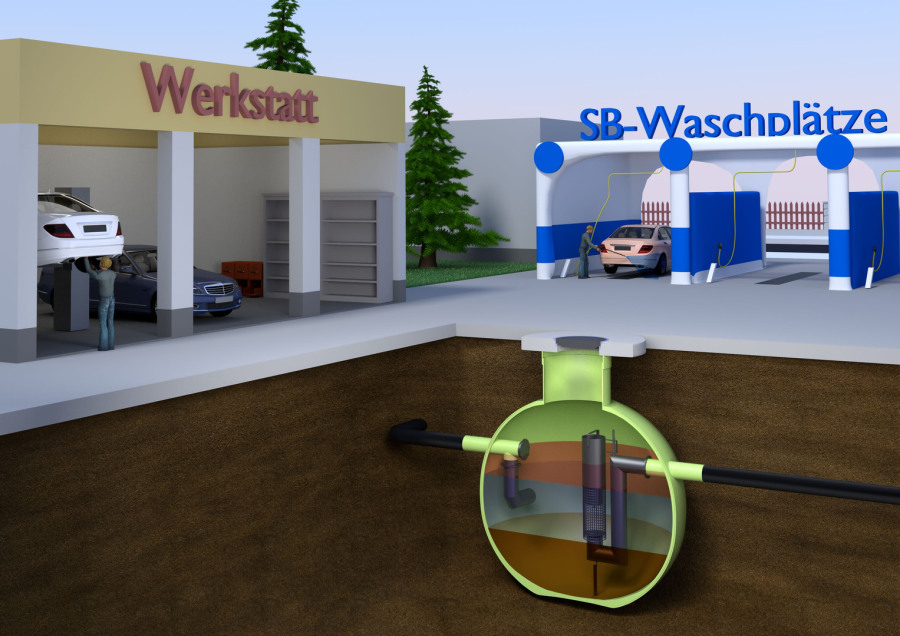

Der Haase-Leichtflüssigkeitsabscheider vom Typ LPA vereint Schlammfang, Koaleszenzabscheider und optional die Probenahmestelle kompakt in einem Tank. Durch die Kugelform des Behälters ergibt sich eine optimale Strömungsführung, wodurch der Koaleszenzeinsatz bis zur Nenngröße 15 filterlos ausgeführt wird. Damit und durch den im Führungsrohr geschützten selbsttätigen Verschluss am Ablauf, reduziert sich der Wartungsaufwand auf ein Minimum. Der übersichtliche Aufbau und die leicht zugänglichen Einbauteile ermöglichen jedem Betreiber und Prüfer eine einfache Kontrolle der Anlage.



Leichtflüssigkeitsabscheider von Haase sind doppelwandig und aus glasfaserverstärktem Kunststoff (GFK) gefertigt. Durch die herausragenden Materialeigenschaften von GFK heben sich Abscheider von Haase qualitativ deutlich von vergleichbaren beschichteten Abscheidern aus Beton ab.



Da GFK absolut formstabil, korrosionsfrei und dauerhaft chemisch beständig ist, fallen beim Abscheider von Haase keine Folgekosten durch aufwendige und teure Sanierungen an.

Deshalb gibt es auf Abscheider von Haase 5 1/4 Jahre Garantie, sodass die erste Generalinspektion nach 5 Jahren innerhalb der Garantiezeit ist und Sie so mindestens bis zur zweiten Generalinspektion nach 10 Jahren einen funktionsfähigen und dichten Abscheider haben, ohne Sanierungskosten fürchten müssen.



In Bayern ist Tankbau Willberger Ihr Haase-Partner und regionaler Ansprechpartner für Leichtflüssigkeitsabscheider von Haase.

Tankbau Willberger hilft Ihnen bei der Planung, Umsetzung und Installation Ihrer neuen Abscheideranlage.















Allgemeine Vorteile des Haase-Abscheiders







  • Beständigkeit - glasfaserverstärkter Kunststoff (GFK) ist formstabil, korrosionsfrei und chemisch dauerhaft beständig
  • keine Folgekosten - durch sich ablösende Beschichtung
  • Dichtheit - Domschacht und Rohranschlüsse sind am Tank angearbeitet, somit ergeben sich keine Fugen
  • Stabilität - dank Spezial-Polymer-Beton bis zu 60 Tonnen belastbar und große Einbautiefen realisierbar
  • Einbau - auch in bindigen Lehmböden, bei Grundwasser und in Überschwemmungsgebieten möglich, ohne aufwändigen Unterbau oder Fundament
  • Gewicht - kurze Einbauzeiten durch das geringe Gewicht, ermöglicht das Versetzen ohne Schwerlastkran
  • Reinigung - wegen der Kugelform besitzen die Abscheider keine Kanten, an denen sich Schmutz festsetzen kann





Der Haase-Leichtflüssigkeitsabscheider vereint die Vorteile von Stahlbeton-Abscheidern (statisch hoch belastbar) mit den Vorteilen von Kunststoff-Abscheidern (chemisch beständig) miteinander.











Spezifische Vorteile des Haase-Abscheiders





  • Technik – gleichbleibende Reinigungsleistung und wartungsarmer Betrieb durch filterlosen Koaleszenzeinsatz bis NG 15
  • Prüfung – schnell und einfach ohne Einbauteile demontieren zu müssen

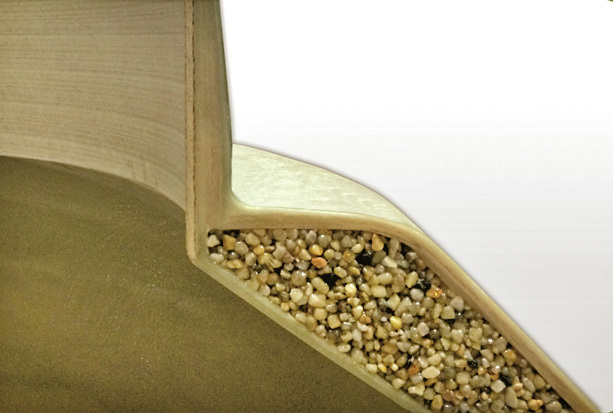

Fugenloser Schachtaufbau

Haase-Abscheider sind absolut dicht, wartungs- und sanierungsfrei durch einen fugenlosen Schachtaufbau!

Der Schacht wird während der Herstellung im Faserharzspritzverfahren direkt an den Behälter angespritzt und dadurch dauerhaft dicht mit diesem verbunden.

Garantie für Haase-Abscheider

Auf alle Abscheider von Haase gibt es über die gesetzlichen Fristen hinaus 5 1/4 Jahre Garantie auf die Dichtheit.

Größentabelle Haase-Leichtflüssigkeitsabscheider LPA



Typ



Nenn-
größe

NS
Nennschlamm-
fangvolumen

[l]
Ölspeicher-
volumen

[l]
Anschluss-
maß

DN
Außen-
durchmesser

[mm]
Behälter-
höhe

[mm]
Einbau-
tiefe

[mm]

Zulauftiefe
[mm]

min.      max.

Ablauftiefe
[mm]

min      max.

Gewicht


[kg]

LPA 06-1200 6 1.200 700 150 2.100 1.640 1.890 850 1.040 870 1.020 1.300
LPA 06-6460 6 6.460 700 150 2.300 2.420 2.670 850 1.820 870 1.800 1.900

LPA 10-2500 10 2.500 700 150 2.200 1.900 2.150 850 1.300 870 1.280 1.500
LPA 10-6460 10 6.460 700 150 2.300 2.420 2.670 850 1.820 870 1.800 1.900

LPA 15-3000 15 3.000 1.010 200 2.300 2.420 2.670 850 1.820 870 1.800 1.900
LPA 15-8960 15 8.960 1.470 200 2.800 2.810 3.060 850 2.210 870 2.190 2.500

LPA 20-5000 20 5.000 1.420 200 2.700 2.470 2.720 850 1.870 870 1.850 2.200
LPA 20-8960 20 8.960 1.470 200 2.800 2.810 3.060 850 2.210 870 2.190 2.500




Zubehör für Haase-Abscheider



Standardausstattung

  • Domschacht aus GFK, Höhe 500 mm, Durchmesser DN 1.000
  • 2 Anschlüsse aus GFK für Zu- und Ablauf (NS 10: DN 150; NS 20: DN 200)
  • Schutzrohranschluss KG DN 100, inkl. Gummipressdichtung
  • Einlaufbauteil: selbsttätiger Zulaufverschluss
  • Auslaufbauteil: je nach Typ mit / ohne integrierte Probenahmestelle und  verschiedene Koaleszenzfilter





Zubehör

  • flüssigkeitsdichte Domschachtverlängerung
  • begehbare und befahrbare Schachtabdeckungen (Abscheider bis zu 60 Tonnen belastbar)
  • Alarmanlage für Ölschichtdicke, Aufstau und Schlammmenge
  • Leckanzeigegerät zur Prüfung der Dichtheit der Tankwandung
  • elektrisch leitfähige Ausführung mit Potentialausgleich
  • Wartungsset zur Eigenkontrolle

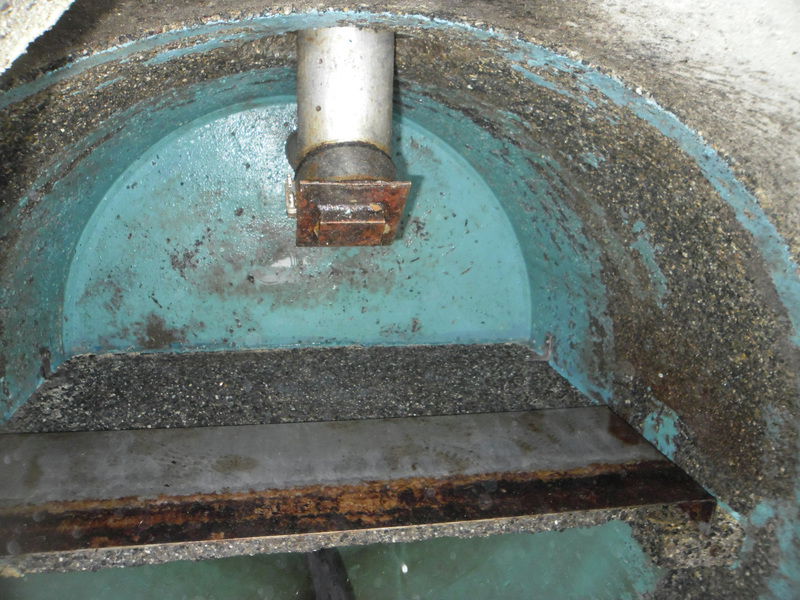

Abscheider-Sanierung



Wenn Sie bereits eine Abscheideranlage besitzen, ist Tankbau Willberger

Ihr regionaler Ansprechpartner in Bayern für Abscheider-Sanierung.

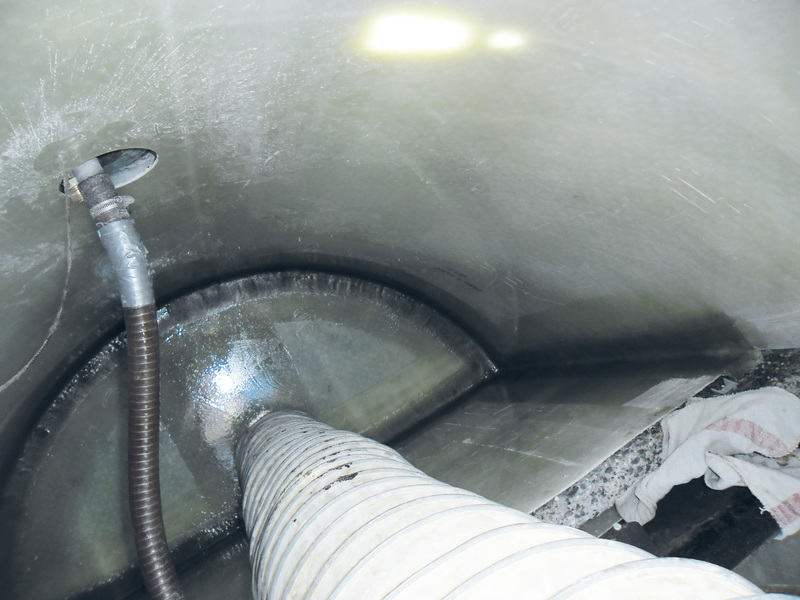

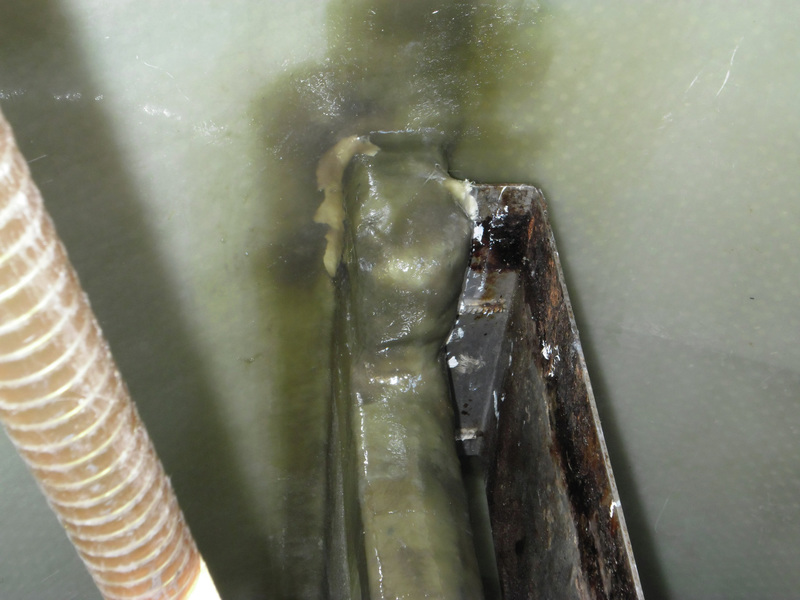

Wir sanieren Abscheideranlagen, indem in den Abscheider eine absolut beständige und

korrosionsfreie GFK-Auskleidung eingebaut wird.





Prospekt Haase-Leichtflüssigkeitsabscheider

ePaper
Wesentliche Informationen, alle Vorteile auf einen Blick und die Erklärung, warum hochwertige Haase-Abscheider aus GFK unterm Strich preiswerter sind als Beton-Abscheider.
